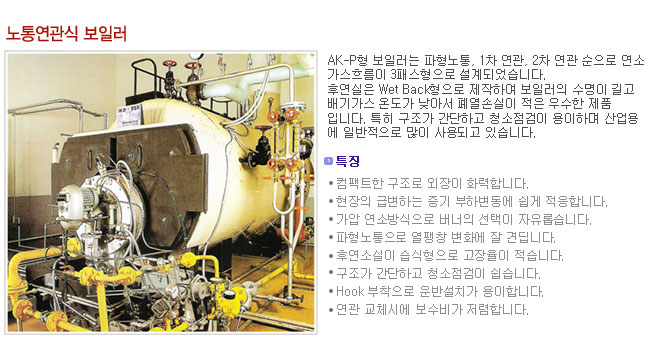

  노통연관식 보일러
  다대입형 보일러
  애경보일러 대리점

  - 노통연관식 보일러
- 강철재 스팀보일러
- 관류형 스팀보일러
- 전기 스팀발생기

  관류형 보일러


...........
구분 / 형식 AK-P 50 AK-P100 AK-P150 AK-P200 AK-P250 AK-P300 AK-P350
정격 증발량(KG/HR) 500 1000 1500 2000 2500 3000 3500
연료 소비량(KG/HR) 36 74 112 149 185 220 252
부속변
규격
주증기변"¢ 2 2 3 3 3 4 4
급수변"¢ 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2
배수변"¢ 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2
안전변"¢ 1 1 1 1/2 1 1/2 1 1/2x2 1 1/2x2 1 1/2x2
인젝타"¢ 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2 1 1/2
수면계" L 8 1/2 8 1/2 8 1/2 8 1/2 8 1/2 8 1/2 8 1/2
연소기 연소량(ℓ/HR) 30~90 70~112 90~140 110~180 100~224 130~335 130~335
오일프리히터(KW) 2 2 3 3 5 5 5
압입
송풍기
풍량(/min) 9 18 27 36 45 54 63
전동기(HP) 2 3 5 5 7.5 7.5 10
보일러 중량(KG) 3800 5500 6200 6700 7500 8500 10000
만수시 보유수량(KG) 2000 3000 3800 4500 5600 6000 7400
상용수위시보유수량
(KG)
1600 2400 3000 3600 4700 4950 5900
연도치수a x b(m/m) 200x200 230x300 270x340 300x400 350x430 370x490 410x520
연도단면적() 0.04 0.07 0.09 0.12 0.15 0.18 0.21
연돌경(mm¢) 280 320 385 435 480 520 580

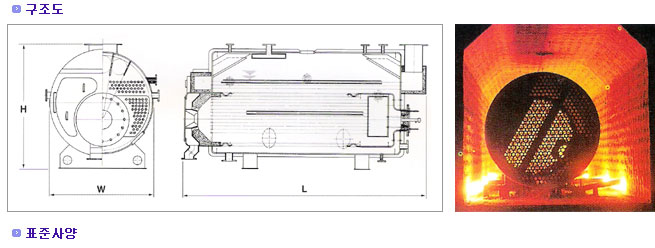

설치
규격
폭(W) mm 1450 1550 1775 1880 1925 1975 2010
길이(L) mm 2750 3200 3896 4250 4420 4700 4780
높이(H)mm 1750 2000 2130 2230 2250 2340 2370

구분 / 형식 AK-P400 AK-P450 AK-P500 AK-P550 AK-P600 AK-P700 AK-P800 AK-P1000
정격 증발량(KG/HR) 4000 4500 5000 6000 7000 8000 10000 12000
연료 소비량(KG/HR) 290 330 375 445 515 570 720 880
부속변
규격
주증기변"¢ 4 4 5 5 6 6 8 8
급수변"¢ 1 1/2 1 1/2 2 2 2 2 2 2
배수변"¢ 1 1/2 1 1/2 2 2 2 2 2 2
안전변"¢ 1 1/2x2 1 1/2x2 2x2 2x2 2x2 2x2 2 1/2x2 2 1/2x2
인젝타"¢ 1 1/2 1 1/2 2 2 2 2 2 2
수면계" L 8 1/2 8 1/2 11 11 11 11 11 11
연소기 연소량(ℓ/HR) 130~335 130~425 130~425 160~560 165~680 165~680 180~1080 185~1250
오일프리히터(KW) 6 7 7 7 9 9 10 10
압입
송풍기
풍량(/min) 72 81 90 108 126 144 162 180
전동기(HP) 10 15 15 20 20 25 30 40
보일러 중량(KG) 11000 12000 13000 14000 15000 18000 21000 2350
만수시 보유수량(KG) 8500 9500 11500 12000 13000 14000 19000 21000
상용수위시보유수량
(KG)
7000 7500 9000 9800 10500 11400 15000 18000
연도치수a x b(m/m) 440x540 460x580 480x630 500x720 500x800 560x860 600x1000 630x1100
연도단면적() 0.24 0.27 0.30 0.36 0.40 0.48 0.6 0.75
연돌경(mm¢) 605 645 725 750 7700 825 920 980
설치
규격
폭(W) mm 2060 2180 2280 2390 2475 2610 2840 2910
길이(L) mm 4870 5100 5150 5250 5600 6000 6315 6500
높이(H)mm 2415 2520 2600 2730 2770 2900 3170 3250
